MATLAB入门(九)

绘图基础三

设置坐标轴

• axis

• 坐标轴范围

  • axis([X轴范围,Y轴范围])
  • axis auto
  • axis manual
  • axis tight

• 坐标轴比例

  • axis equal
  • axis square
  • axis normal

• 关闭

  • axis off

设置坐标轴刻度

• set函数

  • set(gca,'xTick',刻度)
  • set(gca,'xTickLabel',刻度标签)
  • gca表示当前坐标轴

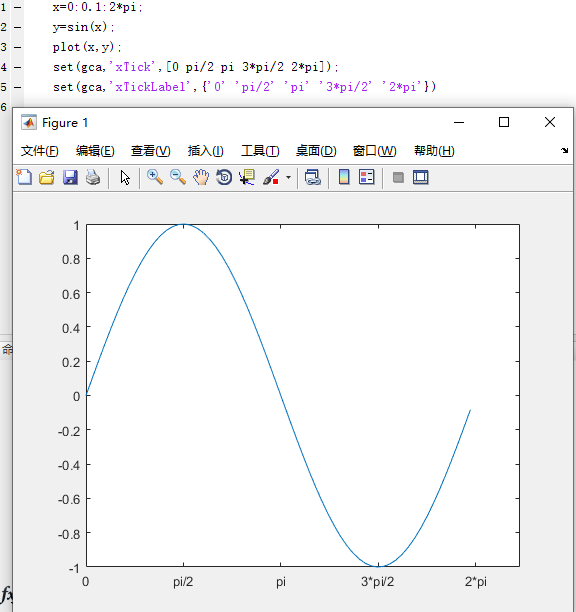

x=0:0.1:2*pi;
y=sin(x);
plot(x,y);
set(gca,'xTick',[0 pi/2 pi 3*pi/2 2*pi]);
set(gca,'xTickLabel',{'0' 'pi/2' 'pi' '3*pi/2' '2*pi'})

设置对数坐标

• semilogx X轴使用对数
• semiology Y轴使用对数
• loglog XY轴使用使用对数

x=0:0.1:10;
y=exp(x);

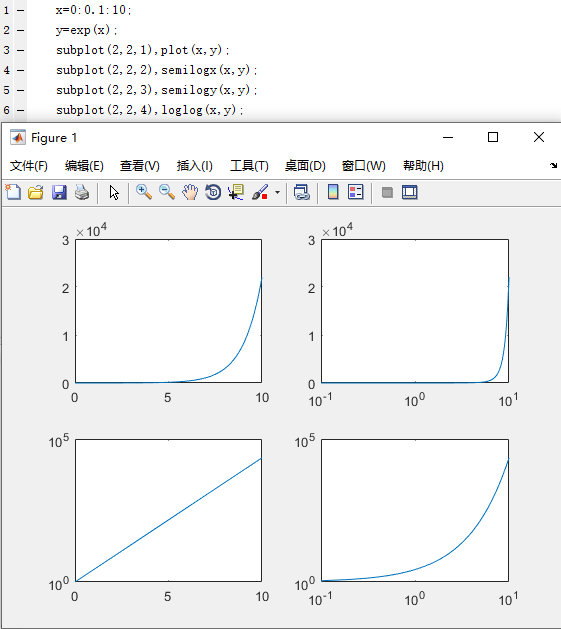

subplot(2,2,1),plot(x,y);
subplot(2,2,2),semilogx(x,y);
subplot(2,2,3),semilogy(x,y);
subplot(2,2,4),loglog(x,y);

双坐标轴

• plotyy函数

  • 没有使用plotyy函数

x=1:100;
y1=rand(1,100)*1000;
y2=x.^2;

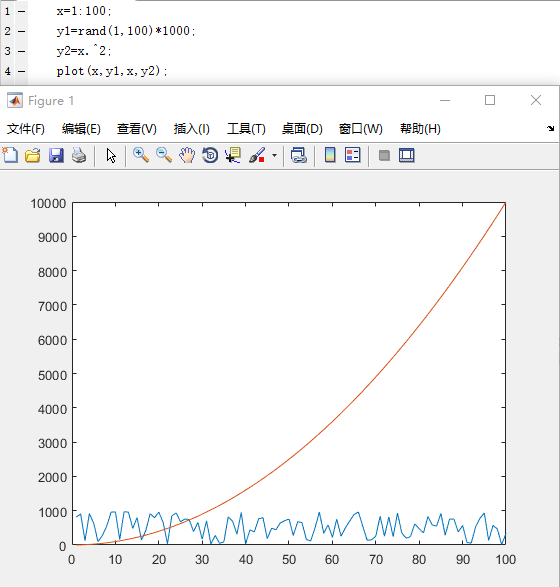

plot(x,y1,x,y2);

• • 使用plotyy函数
  • 语法:
  • [AX,H1,H2]=plotyy(参数)
  • AX--AX(1)左侧坐标句柄,AX(2)右侧坐标句柄
  • H1--左侧坐标图线句柄
  • H2--右侧坐标图线句柄

x=1:100;
y1=rand(1,100)*1000;
y2=x.^2;

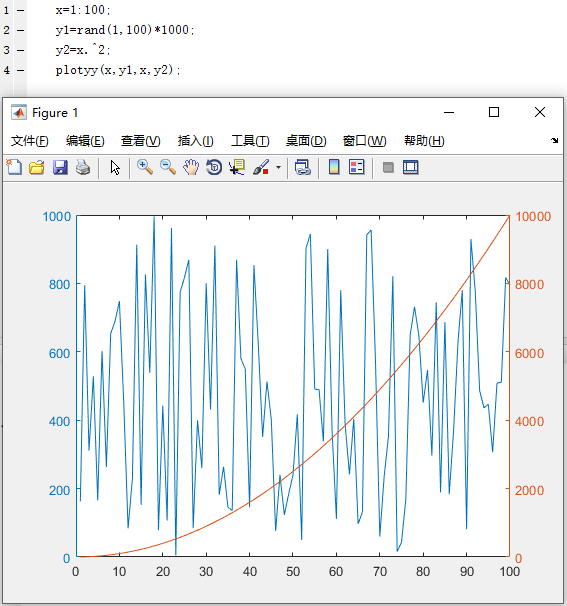

plotyy(x,y1,x,y2);

• 使用句柄控制

x=1:100;
y1=rand(1,100);
y2=x.^2;

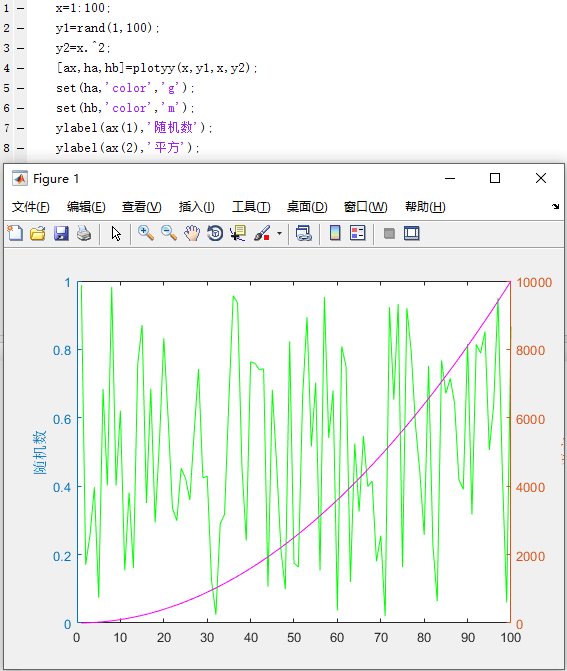

[ax,ha,hb]=plotyy(x,y1,x,y2);
set(ha,'color','g');      %设置颜色
set(hb,'color','m');      %设置颜色
ylabel(ax(1),'随机数');    %设置标签
ylabel(ax(2),'平方’);      %设置标签

绘图开关

• axis on/axis off--坐标轴
• box on/box off--边界线
• grid on/grid off--网格线

x=0:0.1:2*pi;
y=sin(x);

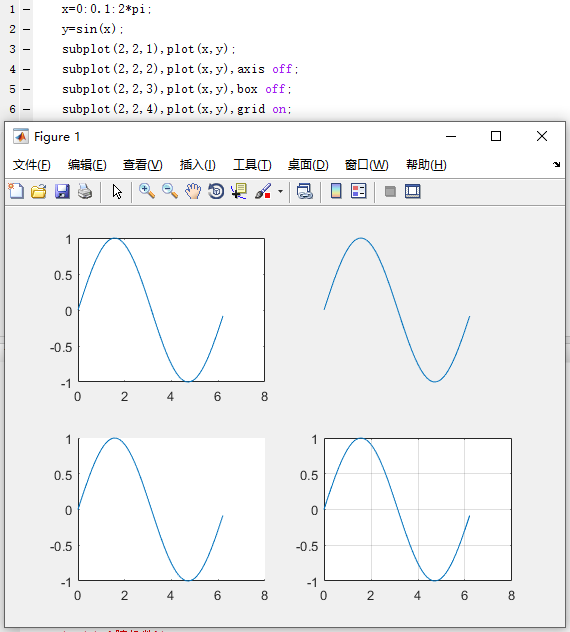

subplot(2,2,1),plot(x,y);
subplot(2,2,2),plot(x,y),axis off;
subplot(2,2,3),plot(x,y),box off;
subplot(2,2,4),plot(x,y),grid on;

图形标注

图形标题

• title函数

• 语法:

  • title(标题)
  • title(标题,属性名,属性值)

  x=0:0.1:2*pi;
  y=sin(x);
  plot(x,y);

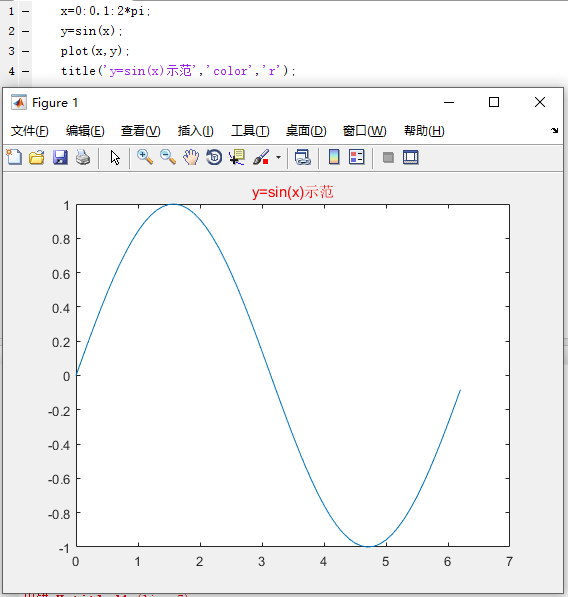

  title('y=sin(x)示范','color','r');



坐标轴标签

• xlabel/ylabel函数

• 语法:

  • xlabel(标签,属性名,属性值)
  • ylabel(标签,属性名,属性值)

  x=0:0.1:2*pi;
  y=sin(x);
  plot(x,y);

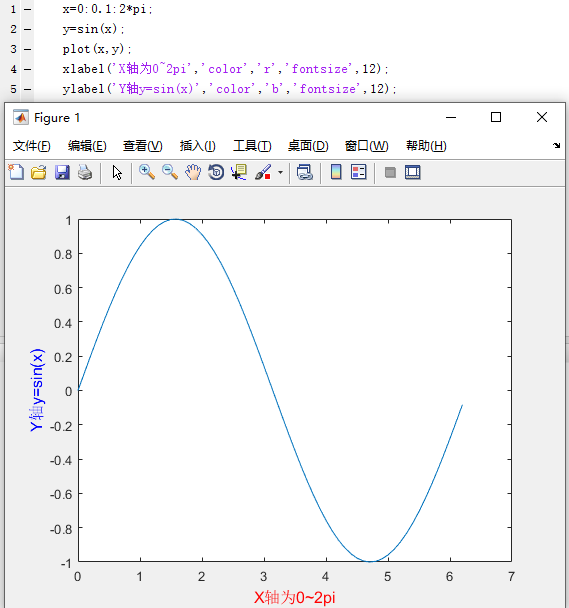

  xlabel('X轴为0~2pi','color','r','fontsize',12);
  ylabel('Y轴y=sin(x)','color','b','fontsize',12);



图例

• legend函数

• 语法:

  • legend(图例说明)
  • 先绘制哪条就要先说明哪条

  x=0:0.1:2*pi;
  y1=sin(x);
  y2=cos(x);
  y3=sin(x)+cos(x);
  plot(x,[y1;y2;y3]);

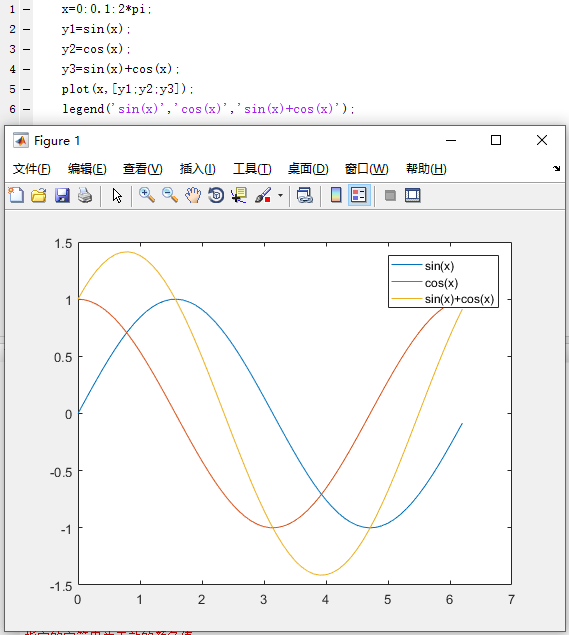

  legend('sin(x)','cos(x)','sin(x)+cos(x)');
